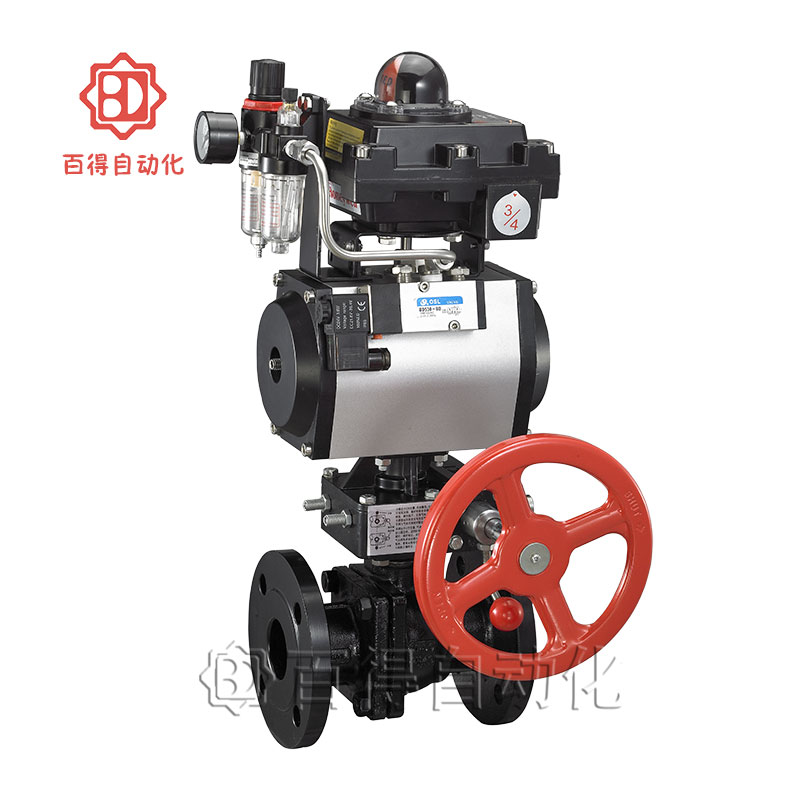

GT氣動執行器以氣源為驅動力經氣缸內的活塞帶動齒輪齒條等部件，最終轉換成輸出扭矩力來控制閥門啟閉；分單作用和雙作用兩種功能規格，可根據客戶實際情況選擇；也可預先設定為正作用或者反作用。GT氣動執行器是一款非常成熟的氣動執行機構，使用范圍很廣、使用歷史久遠，相比于其他閥門執行器具有明顯的價格優勢。GT氣動執行器適配蝶閥、球閥、旋塞閥等做90°角行程的閥門控制。

產品參數

規格型號：GT75

型號意義：GT—氣動執行器種類 75—氣缸缸體內徑

工作行程：90°±5°

適用氣源：0.4～0.7MPa

氣源接口：符合NRMAR標準

輸出扭矩：40～70Nm

作用形式：雙作用

環境溫度：標準型-20℃～ +80℃

高溫型-15℃～ +180℃

低溫型-50℃～ +80℃

須在訂貨時確認！

電磁閥電源：AC220V或DC24V（也可按客戶要求）

具體輸出扭矩，請查看下方輸出扭矩力詳表。

GT雙作用輸出力矩表（Nm)
型號	0.4MPa	0.5MPa	0.6MPa	0.7MPa
GT52	16	20	23	27
GT63	23	29	35	41
GT75	40	50	60	70
GT83	56	70	84	98
GT92	78	97	116	136
GT110	113	141	169	197
GT118	168	210	252	294
GT127	220	275	320	385
GT143	352	440	528	616
GT160	440	550	660	770
GT190	790	987	1184	1382
GT210	948	1185	1422	1659
GT254	1700	2000	2500	3045
GT255	2172	2715	3258	3801
GT300	3136	3921	4705	5489
GT350	4981	6226	7471	8717

產品結構

GT氣動執行器結構圖

1	齒輪齒輪	4	端蓋螺栓
2	調節螺釘	5	鋁合金缸體
3	組合彈簧	6

安裝尺寸

GT氣動執行器外形尺寸圖

GT型氣動執行器外形尺寸表
型號	A	B	C	D		φE	φF	φG	Φh	I	O	□K	M	N	P	Q	L	接口螺紋
型號	A	B	C	NA=20	NA=30	φE	φF	φG	Φh	I	O	□K	M	N	P	Q	L	接口螺紋
GT52	50	59	74	94	104	12	12	ISO F03 φ36	ISO F05 φ50	M5×8	M6×10	CH.11	CH.10	80	2	18	125	G1/8^〃
GT63	60	70	88	108	118	12	12	ISO F05 φ50	ISO F07 φ70	M6×10	M8×13	CH.11	CH.10	80	2	18	140	G1/8^〃
GT75	65	83	100	120	130	14	18	ISO F05 φ50	ISO F07 φ70	M6×10	M8×13	CH.14	CH.10	80	2	19	165	G1/8^〃
GT83	65	91	108	128	138	14	18	ISO F05 φ50	ISO F07 φ70	M6×10	M8×13	CH.17	CH.10	80	2	19	182	G1/8^〃
GT92	70	100	117	137	147	20	25	ISO F05 φ50	ISO F07 φ70	M6×10	M8×13	CH.17	CH.14	80	2	19	209	G1/8^〃
GT110	90	120	140	160	170	20	25	ISO F07 φ70	ISO F10 φ102	M8×13	M10×16	CH.17	CH.14	80	3	25	222	G1/4^〃
GT118	90	120	140	160	170	28	40	ISO F07 φ70	ISO F10 φ103	M8×13	M10×16	CH.22	CH.20	80	3	25	294	G1/4^〃
GT127	103	137	160	180	190	28	40	ISO F07 φ70	ISO F10 φ102	M8×13	M10×16	CH.22	CH.20	80	3	25	284	G1/4^〃
GT143	110	172	198	-	228	28	40	ISO F10 φ102	ISO F12 φ125	M10×16	M12×20	CH.27	CH.20	130	3	27	361	G1/4^〃
GT160	110	172	198	-	228	36	40	ISO F10 φ103	ISO F12 φ125	-	M12×20	CH.27	CH.28	130	3	29	378	G1/4^〃
GT190	135	224	255	-	285	36	45		ISO F14 φ140	-	M16×25	CH.36	CH.28	130	3	36	418	G1/4^〃
GT210	135	224	255	-	285	36	45		ISO F14 φ140	-	M16×25	CH.36	CH.32	130	4	40	452	G1/4^〃
GT254	159	272	302	-	332	40	75		ISO F16 φ165	-	M20×28	CH.46	CH.32	130	4	50	603	G3/8"
GT255	159	272	302	-	332	40	75		ISO F16 φ165	-	M20×28	CH.46	CH.32	130	4	50	683	G3/8"
GT300	196	324	350	-	380	40	75		200×140	-	M20×32	CH.46	CH.32	150	4	50	700	G3/8"
GT350	220	380	408	-	438	40	105		260×160	-	M20×38	CH.60	CH.32	150	4	70	795	G3/8"
