AW氣動執行器以壓縮空氣為動力，拔叉式的傳動結構，適合制造大尺寸的氣缸缸體；U型曲線特性的輸出扭矩更適用于大口徑球閥、蝶閥的開閉和調節，也適用于其他做90°回轉的大型閥門控制。分單雙作用形式，可配置電磁閥、定位器、回信器、過濾器、減壓閥及手動操作裝置。
產品參數
規格型號：AW20A
型號意義：AW—?dú)鈩訄?zhí)行器種類 20A—?dú)飧變?nèi)徑尺寸
工作行程：90°±5°
兩端調整：±5°
適用氣源：0.4～0.7MPa（最大1.0MPa）
輸出扭矩：2135～3203Nm（不同供氣壓力輸出扭矩力各異）
作用形式：雙作用
環境溫度：標準型-20℃～ +80℃
高溫型-15℃～ +180℃
低溫型-50℃～ +80℃
須在訂貨時確認！
電磁閥電源：AC220V或DC24V（也可按客戶要求）
具體輸出扭矩，請查看下方輸出扭矩力詳表。
| AW雙作用輸出力矩表（Nm) |
| 型號 | 氣源壓力Mpa |
| 0.3MPa | 0.4MPa | 0.5MPa | 0.6MPa | 0.7MPa |
| 起始終點 | 運行扭矩 | 起始終點 | 運行扭矩 | 起始 終點 | 運行扭矩 | 起始 終點 | 運行扭矩 | 起始 終點 | 運行 扭矩 |
| AW13 | 599 | 355 | 799 | 474 | 999 | 592 | 1198 | 711 |
|
|
| AW17 | 1285 | 763 | 1714 | 1017 | 2142 | 1271 | 2570 | 1525 |
|
|
| AW20A | 1601 | 1130 | 2135 | 1507 | 2669 | 1884 | 3203 | 2260 |
|
|
| AW20 | 2866 | 1701 | 3821 | 2269 | 4777 | 2836 | 5730 | 3400 |
|
|
| AW25 | 4918 | 2919 | 6558 | 3892 | 7869 | 4865 | 9837 | 5838 |
|
|
| AW28 | 6871 | 4080 | 9162 | 5440 | 11453 | 6800 | 13740 | 8160 |
|
|
| AW355 | 14000 | 8310 | 18670 | 11080 | 23337 | 13850 | 28005 | 16620 | 32672 | 19390 |
| AW490 | 32550 | 17250 | 43400 | 23000 | 54250 | 28750 | 65100 | 34500 | 75950 | 40250 |
| AW600 | 49305 | 29580 | 65740 | 39440 | 82175 | 49300 | 98610 | 59160 | 115045 | 69020 |
| AW700 | 67048 | 38180 | 89400 | 50910 | 111750 | 63648 | 134100 | 76377 | 156450 | 89107
|
產品結構
| 1 | 輸出軸 | 5 | 箱體 |
| 2 | 調節螺絲 | 6 | 彈簧缸 |
| 3 | 缸體 | 7 | 手柄 |
| 4 | 連接尺寸 | 8 |
|
安裝尺寸
| AW型氣動執行器外形尺寸表 |
| 型號 | L | H | 氣源接口 Rc-g | m1 | m2 | D | D1 | n-M | K | D2 | F | A | B |
| AW13 | 593 | 185 | 3-1/4〃 | 88 | 132 | φ175 | φ140 | 4-M16 | □27 深30 | φ100 | 4 | 30 | 80 |
| AW17 | 782 | 240 | 3-3/8〃 | 105 | 175 | φ205 | φ165 | 4-M20 | □36 深40
| φ120 | 4 | 30 | 130 |
| AW20A | 888 | 240 | 3-3/8〃 | 105 | 175 | φ205 | φ165 | 4-M20 | □36 深40 | φ120 | 4 | 30 | 130 |
| AW20 | 1098 | 285 | 3-3/8〃 | 115 | 232 | φ230 | φ165 | 4-M20 | □46 深50 | φ130 | 4 | 30 | 130 |
| AW25 | 1309 | 360 | 3-1/2〃 | 150 | 278 | φ300 | φ254 | 4-M16 | □55 深60 | φ200 | 4 | 30 | 130 |
| AW28 | 1427 | 360 | 3-1/2〃 | 150 | 300 | φ350 | φ298 | 4-M20 | □55 深60 | φ230 | 4 | 30 | 130
|

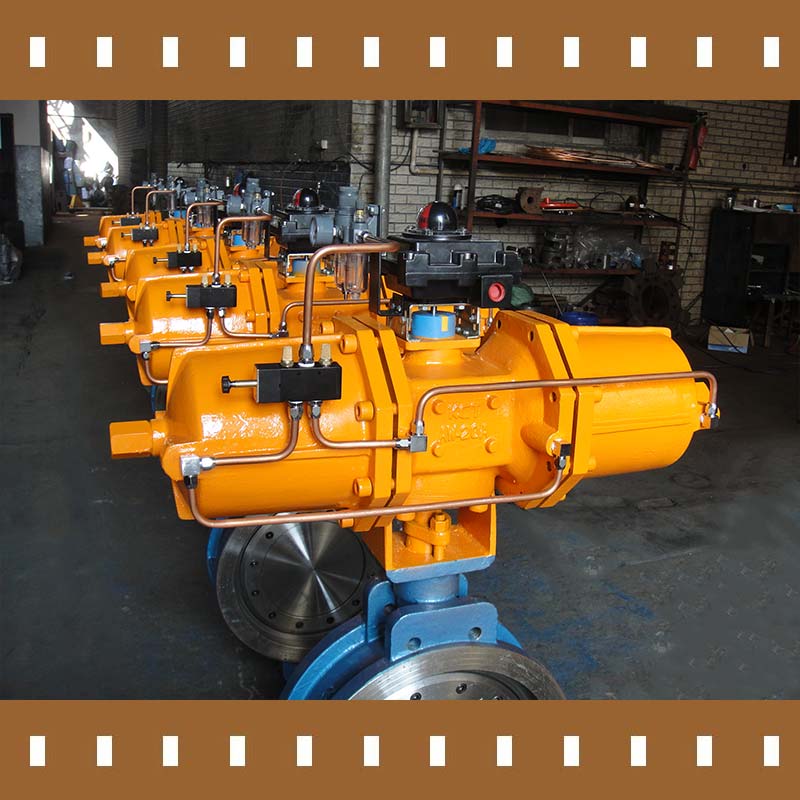

產品展示
